由于集破碎、干燥、粉磨、分級輸送于一體，系統簡單，布局緊湊，占地面積約為球磨系統的50%，而且可露天布置，因此能大量降低投資費用。
⑴采用磨輥在磨盤上直接碾壓磨碎物料，能耗低，和球磨系統相比節約能耗30%～40%。
⑵由于工作中磨輥并不與磨盤直接接觸，且磨輥與襯板采用品質良好材料制作，因此使用壽命長，磨損少。
立式輥磨機采用熱風輸送物料，在粉磨水分較大的物料時可控制進風溫度，使產品達到要求的最終水分。在立式輥磨內可烘干入磨水分高達15%的物料，應用范圍廣。即使是烘干球磨，也只能烘干水分為3%-4%的物料。
立式輥磨在工作中磨輥和磨盤不直接接觸，沒有球磨機金屬撞擊聲，震動小，噪音低，比球磨機低20-25分貝。立式輥磨采用全密封系統，系統在負壓下操作，無揚塵，環境清潔。
⑴裝備有自動控制系統，可實現遠程控制，操作簡便。
⑵有防止輥套和磨盤襯板直接接觸的限位裝置，避免破壞性沖擊和劇烈震動。
⑶借助于翻輥裝置，可將磨輥翻出磨外，輥套及襯板在短時間就能更換和檢修。
物料在輥磨內停留的時間僅2-3分鐘，而在球磨機內則要15-20分鐘。所以立式輥磨產品化學成分及細度可以很快測定、校正，而且質量穩定。
廣泛應用于水泥、電力、冶金、化工、非金屬礦等行業,用于將塊狀、顆粒狀及粉狀原料磨成所要求的粉狀物料
系統的特點是結構簡單，所用設備甚少，設備投資少，沒有烘干熱源，運行成本低，適用物料比較干燥（水分<4%），不需在系統中進行烘干作業的情況。< /p>

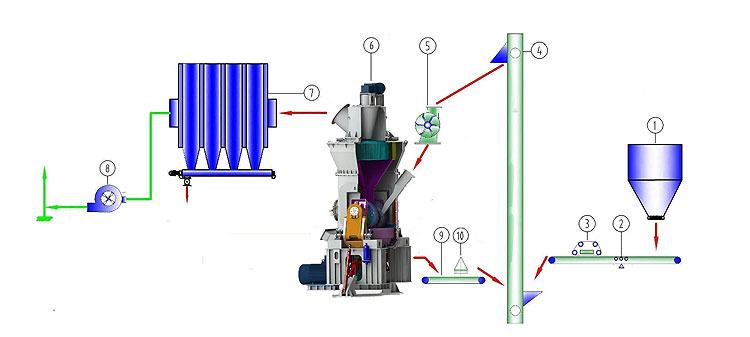

1、原料倉2、帶式輸送機（含皮帶秤）3、除鐵器 4、斗式提升機5、鎖風喂料機6、立磨 7、箱式脈沖布袋除塵器 8、風機9、皮帶機（返料） 10、除鐵器

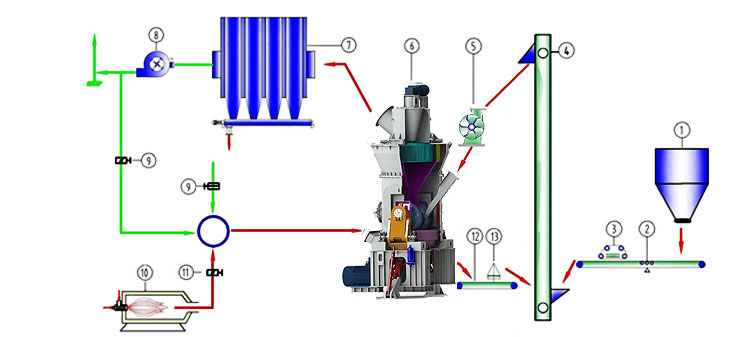

1、原料倉2、帶式輸送機（含皮帶秤）3、除鐵器 4、斗式提升機5、鎖風喂料機6、立磨 7、箱式脈沖布袋除塵器 8、風機9、調風閥 10、熱風爐 11、截止閥 12、皮帶機（返料）13、除鐵器
1、斗式提升機原料倉2、皮帶機3、除鐵器 4、中間料倉5、封閉式定量給料機6、立磨7、煤磨專用脈沖除塵器8、風機9、調風閥10、熱風爐 11、截止閥

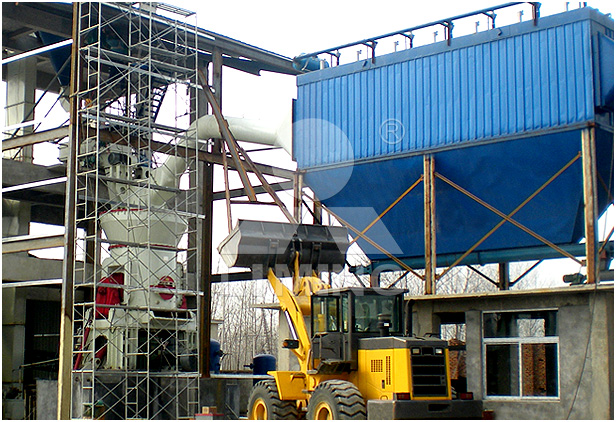

山東某年產10萬噸礦渣微粉項目現場

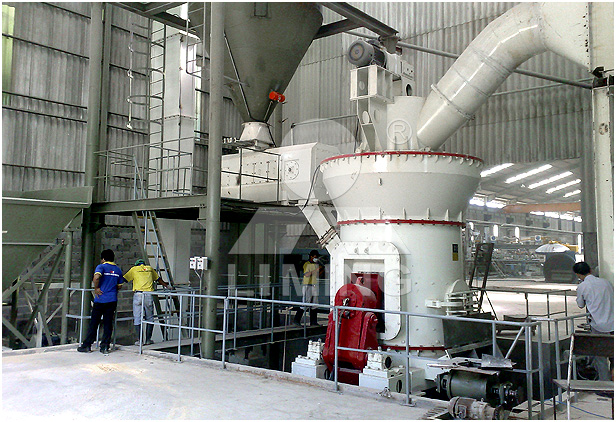

河北某年產30萬噸天然石膏粉項目現場

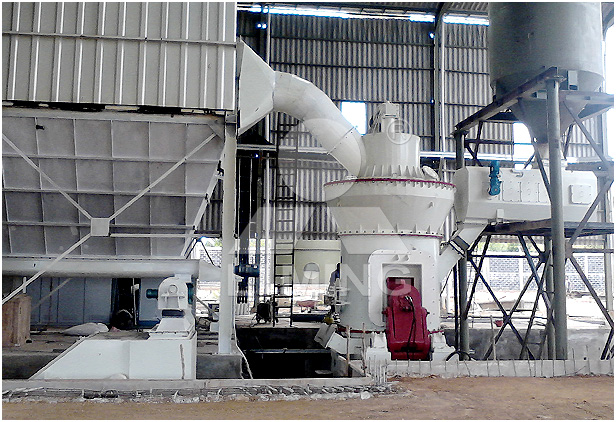

山西某年產20萬噸煤粉制備項目現場

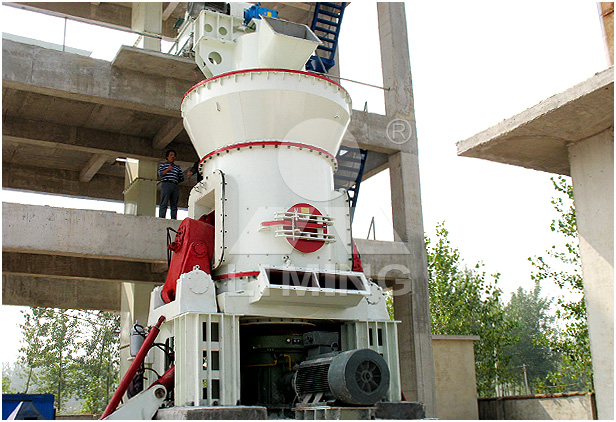

河北某年產30萬噸脫硫用石灰石粉項目現場
非金屬礦產業規模化發展關鍵在于裝備和技術，我國目前大多采用雷蒙磨、球磨等粉磨設備，雖然一定程度上滿足了國內非金屬礦產品加工的需求，但是隨著產業現代化的發展，和國家環保政策的不斷出臺，需繼續對設備進行技術革新以滿足當前規模化、節能、環保的市場需求。
近年來，黎明重工在探索非金屬礦規模化發展之路時，不斷為客戶創造價值，不斷開發出、節能型的裝備與技術，而立式磨對于實現非金屬礦規模化發展具有重要意義。
下面結合黎明重工LM系列立式磨在非金屬礦、煤粉、礦渣等礦物加工應用實踐，分析立磨裝備技術在實現產業規模化發展的技術現狀
| 產品類型 | 細度要求 |
| 石膏 | 200目，80% ～ 90%通過 |
| 重晶石 | 200目，80% ～ 90%通過 |
| 煤粉 | 200目，80%通過 |
| 礦渣微粉 | 比表≧420㎡/kg，通過S105、S95級標準 |
| 脫硫石灰石粉 | 325目，90%通過 |
| 型號 | LM-1300K | LM-1500K | LM-1700K | LM-1900K | LM-2200K | LM-2400K | LM-2800K | LM-3400K | LM-3700K | |
| 處理能力（t/h） | 10-40 | 13-50 | 18-70 | 23-85 | 36-135 | 41-164 | 50-196 | 70-260 | 90-320 | |
| 成品細度 | μm | 33-840 | 33-840 | 33-840 | 33-840 | 33-840 | 33-840 | 33-840 | 33-840 | 33-840 |
| 目 | 20-425 | 20-425 | 20-425 | 20-425 | 20-425 | 20-425 | 20-425 | 20-425 | 20-425 | |
| 成品水分 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
| 最大入料尺寸 | <38 | <40 | <42 | <45 | <50 | <55 | <58 | <62 | <65 | |
| 入磨物料水分 | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | |
| 需烘干入磨物料水分 | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | |
| 入磨風溫(℃) | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | |
| 出磨風溫(℃) | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | |
| 主電機功率(KW) | 200 | 280 | 400 | 500 | 800 | 900 | 1150 | 1800 | 2500 | |
1、以上數據是加工莫氏硬度小于７級的脆性物料的參考值。 2、當要求成品水分小于入磨原料的水份時才通入熱風。
| 規格型號 | LM880M | LM1150M | LM1300M | LM1500M | LM1700M | LM1900M | LM2200M | LM2800M | |
| 入磨物料最大尺寸 | <20< /strong> | <20< /strong> | <38< /strong> | <40< /strong> | <42< /strong> | <45< /strong> | <50< /strong> | <50< /strong> | |
| 處理能力(t/h) | 4-6 | 7-10 | 10-17 | 16-22 | 20-30 | 26-40 | 35-50 | 65-100 | |
| 入磨物料水份 | < 15% | ||||||||
| 煤粉細度 | R0.08=5-20%（200目，80-95%通過） | ||||||||
| 煤粉水份 | ≤ 1%-5% | ||||||||
| 入磨風溫(℃) | < 350 | ||||||||
| 出磨風溫(℃) | 75-95 | ||||||||
| 原煤哈氏可磨指數(HGI) | > 55 | ||||||||
| 主電機功率(KW) | 45-75 | 90-110 | 185-220 | 220-280 | 280-355 | 355-450 | 450-560 | 900-1120 | |
電力行業煤粉細度一般為R90=10-30%，產量參考上表數據。技術數據如果有變動，恕不另行通知。
| 規格型號 | LM17-2N | LM19-2N | LM21-2N | LM24-2N | LM28-2N | LM35-3N | LM46-4N | ||
| 處理能力(t/h) | 7-11 | 9-13 | 11-15 | 14-20 | 22-26 | 48-55 | 90-100 | ||
| 礦渣水分 | < 12% | ||||||||
| 產品比表面積 | >420m2/kg | ||||||||
| 產品水分 | ≤ 1% | ||||||||
| 主電機功率(KW) | 200 | 280 | 400 | 500 | 800 | 1800 | 3350 | ||
技術數據如果有變動，恕不另行通知。
